GD600系列⾼性能多传动变频器是由整流单元和逆变单元构成的共直流母线驱动系统，可实现多点驱动。
GD600系列变频器实现了同步电机驱动与异步电机驱动的一体化，集成转矩控制、速度控制和位置控制，采用技术先进的矢量控制技术和电机控制专用数字处理器，强化产品的可靠性和环境适应性，功率密度高、通讯组网便捷、可拓展性强，功能强大，应用灵活。
可广泛应用于金属加工、印刷包装、纺织机械、纸巾机械、小型造纸等多电机传动设备组成的连续生产线。

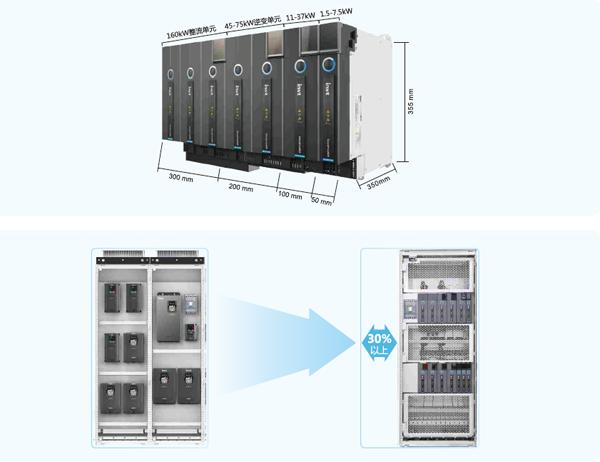

1. 等高等深书本型模块设计，多台并排紧凑安装，柜体空间节省30～60%

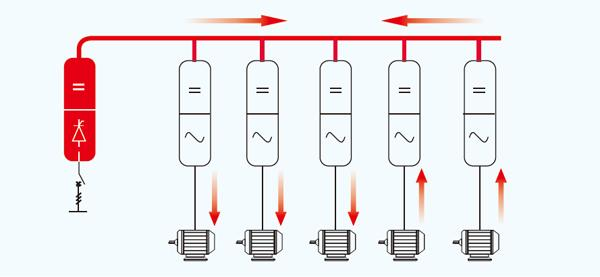

2. 共直流母线方案实现能量内部流动，提升系统电能效率，实现5～30%节能。
3. 快速集成:

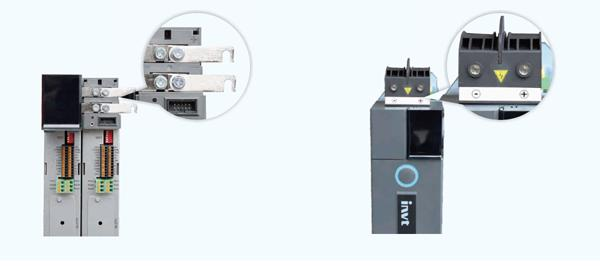

* 快速搭接DC母排设计，快捷并机操作，节省配线工时和成本。
* 选配DC外引端子，解决分层安装难题，实现柜体空间最大化利用。
4. 扩展灵活:
* 标配2个扩展接口，支持通讯卡、PG卡、I/O卡、PLC卡扩展，满足各类应用需求。
* PG卡采用数字滤波技术，抗干扰能力增强1倍以上；支持增量式、旋变等多种编码器类型。
5. 通讯功能强大:
* 标配Modbus/CANopen现场总线组网
* 选配支持Profibus-DP、Profinet、EtherCAT多种总线组网
整流单元规格
|
功能描述 |
规格指标 |
|
|
输入 |
输入电压（V） |
AC 3PH 380V（-15%）~440V（+10%）额定电压：380V |
|
输入频率（Hz） |
50Hz或60Hz，允许范围47~53（50Hz）、57~63（60Hz） |
|
|
输出 |
输出电压（V） |
457Vdc~684Vdc |
|
输出电流（A） |
请参考“产品额定值” |
|
|
输出功率（kW） |
请参考“产品额定值” |
|
|
保护功能 |
输入电压异常保护 |
具有输入缺相、输入电压过高、输入电压三相不平衡等输入电压异常保护功能 |
|
制动回路保护 |
具有制动回路过流保护，制动电阻短路保护，制动管直通保护 |
|
|
其他保护功能 |
过压、欠压、过温等保护功能 |
|
|
外围接口 |
数字输入 |
5路普通输入，最大频率1kHz，内部阻抗：3.3k 分辩率：不大于2ms |
|
继电器输出 |
两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V |
|
|
通讯接口 |
1路RS485通讯接口，支持Modbus通讯协议 2路CAN通讯接口，CAN1支持CANopen通讯协议，CAN2保留 |
|
|
扩展接口 |
两个扩展接口：SLOT1、SLOT2 可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等 |
|
|
环境要求及其它 |
安装方式 |
支持壁挂式、法兰式安装两种方式 |
|
运行环境温度 |
-10~50°C，40°C以上降额使用，，温度每升高1°C降额1% |
|
|
海波高度 |
低于1000米，1000米以上降额使用，每超过100米降额1% |
|
|
防护等级 |
355kW：IP00 其它功率：IP20（Build In） |
|
|
污染等级 |
2级 |
|
|
冷却方式 |
强制风冷 |
|
逆变单元规格
|
功能描述 |
规格指标 |
|
|
功率输入 |
输入电压（V） |
350Vdc~800Vdc |
|
输入电流（A） |
请参考“产品额定值” |
|
|
功率输出 |
输出电压（V） |
0~0.7*输入电压 |
|
输出电流（A） |
请参考“产品额定值” |
|
|
输出功率（kW） |
请参考“产品额定值” |
|
|
输出频率（Hz） |
0~400Hz |
|
|
控制性能 |
控制方式 |
空间电压矢量控制模式，无PG矢量控制模式，有PG矢量控制模式 |
|
电机类型 |
异步电机、永磁同步电机 |
|
|
调速比 |
异步机1：200（SVC），同步机1：20（SVC），1：1000（VC） |
|
|
速度控制精度 |
±0.2%（无PG矢量控制），±0.02%（有PG矢量控制） |
|
|
速度波动 |
± 0.3%（无PG矢量控制） |
|
|
转矩响应 |
<20ms（无PG矢量控制），<10ms（有PG矢量控制） |
|
|
转矩控制精度 |
10%（无PG矢量控制），5%（有PG矢量控制） |
|
|
起动转矩 |
异步机：0.25Hz/150%（无PG矢量控制） 同步机：2.5 Hz/150%（无PG矢量控制） 0Hz/200%（有PG矢量控制） |
|
|
过载能力 |
150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 |
|
|
频率设定方式 |
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus通讯设定、PROFIBUS-DP通讯设定等 实现设定的组合和设定通道的切换 |
|
|
自动电压调整功能 |
当电网电压变化时，能自动保持输出电压恒定 |
|
|
故障保护功能 |
提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 |
|
|
转速追踪再起动功能 |
实现对旋转中的电机的无冲击平滑起动 |
|
|
外围接口 |
模拟输入 |
2路，AI1：0(2)~10V/ 0(4)~20mA，AI2：-10~10V 分辨率：不大于20mV |
|
模拟输出 |
1路，AO1：0~10V /0~20mA |
|
|
数字输入 |
4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 分辨率：不大于2ms |
|
|
数字输出 |
1路Y端子开路集电极输出 |
|
|
继电器输出 |
两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端 触点容量：3A/AC250V，1A/DC30V |
|
|
通讯接口 |
1路RS485通讯接口，支持Modbus通讯协议 1路CAN通讯接口，用于同步控制 |
|
|
扩展接口 |
两个扩展接口：SLOT1、SLOT2 可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等 |
|
|
环境要求及其它 |
安装方式 |
支持壁挂式、法兰式安装两种方式 |
|
运行环境温度 |
-10~50°C，40°C以上降额使用，，温度每升高1°C降额1% |
|
|
海波高度 |
低于1000米，1000米以上降额使用，每超过100米降额1% |
|
|
防护等级 |
IP20（Build In） |
|
|
污染等级 |
2级 |
|
|
冷却方式 |
强制风冷 |
|
GD600系列⾼性能多传动变频器产品手册_V2.3
